Принцип работы кондиционера

Компрессор кондиционера сжимает газообразный хладагент (избыточное давление 3-4 бар, температура 0 +5˚С) и повышает его давление и температуру (20-25 бар, 70-80˚С). Характеристики соответствуют наиболее популярному фреону R22. Газообразный хладагент поступает в конденсатор, в котором охлаждается до температуры 30-40˚С и конденсируется при высоком давлении. Температура конденсации примерно на 10-20˚С выше температуры окружающей среды. Жидкий хладагент при высоком давлении поступает в регулятор потока, функцию которого могут выполнять капиллярная трубка или терморегулирующий вентиль (ТРВ). После прохождения регулятора потока давление хладагента падает до 3-4 бар, часть его вскипает, и температура хладагента также снижается до 5-10˚С. Жидкий хладагент, с низкой температурой, поступает в испаритель и кипит, забирая при этом избыточную теплоту. Газообразный хладагент с низкой температурой и низким давлением выходит из испарителя и поступает на всасывание в компрессор. Цикл возобновляется.

Внутренний и внешний блоки кондиционера соединены между собой медными трубками в теплоизоляции и кабелями электропитания и управления. Межблочные коммуникации, как правило, закрываются декоративными пластиковыми коробами, укладываются в штробы или проводятся за подвесным потолком.

Конструктивное и дизайнерское исполнение внутренних блоков кондиционера весьма разнообразно, что позволяет решать практически любые задачи по кондиционированию помещений от 15 до 140 м2, учитывая при этом интерьер помещений и индивидуальные требования потребителя.

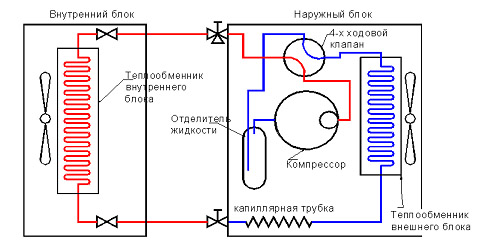

Схема кондиционера
